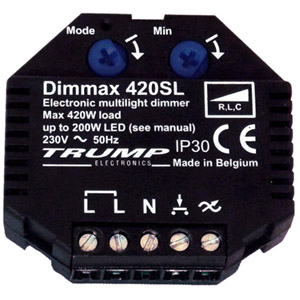

  УМНЫЙ ДИММЕР -  DIMMAX 420 SL

ПЯТЬ ЛЕТ ГАРАНТИИ  ОТ БЕЛЬГИЙСКОГО ПРОИЗВОДИТЕЛЯ DOMINTELL!


          Регулятор  яркости освещения (диммер) на 420 Ватт  DIMMAX 420 SL –бесшумный электронный прибор для управления яркостью резистивных, емкостных и индуктивных приборов освещения. Данный диммер адаптирован для управления светодиодными светильниками С ФУНКЦИЕЙ ДИММИРОВАНИЯ общей мощностью до 200 Ватт.

          Индикация и управление:

          1.   Красный индикатор отвечает за статус ошибки.

          2.   Селектор выбора прибора освещения.

          3.   Регулятор выбора минимального уровня освещения.

          4.   Один (или более) внешняя кнопка для начала  и остановки процесса изменения яркости

               прибора освещения.


          КАКИМИ ЛАМПАМИ DIMMAX 420 SL МОЖЕТ УПРАВЛЯТЬ:
  • Классическими лампами накаливания и галогеновыми лампами на 220 вольт
  • Приборами освещения с ферро магнитными трансформаторами 230 вольт для галогеновых ламп на 12 вольт
  • Галогеновыми лампами и светодиодными диммируемыми лампами на 12 вольт с электронными блоками питания на 12 вольт. Проверьте, что данные приборы поддерживают функцию диммирования (должно быть написано «Dimmable»)
  • Светодиодные источники освещения на 220 вольт с функцией диммирования (должно быть написано «Dimmable»).

          Некоторые приборы освещения поддерживают функцию изменения яркости с уровня намного выше 0%. Но с помощью селектора выбора минимального уровня изменения яркости Вы всегда выберете оптимально возможный вариант.


          Описание:
          Классические лампы накаливания и галогеновые лампы на 12 вольт на ферро магнитных трансформаторах из за своего низкого КПД и короткого срока эксплуатации постепенно уходят с рынка. Им на замену приходят новые системы освещения, использующие светодиодные лампы и электронные трансформаторы для галогеновых ламп.
          DIMMAX 420 SL имеет уникальную гибкость использования, позволяющую использовать фактически все типы приборов освещения, рассчитанных на функцию диммирования.
          DIMMAX 420 SL имеет три предустановленных ручных настройки для лучшего выбора управления, в зависимости от того или иного типа прибора освещения.
          Примечания: НИКОГДА НЕ ИСПОЛЬЗУЙТЕ РАЗНЫЕ ТИПЫ ЛАМП ОСВЕЩЕНИЯ НА ОДНОМ ДИММЕРЕ.
          Мы рекомендуем следующие положения селектора выбора прибора освещения, но Вы ничем не рискуете, если изначально данный селектор был выставлен в другое положение:
  • Mode 1 – лампы накаливания и галогеновые лампы
  • Mode 2 – лампы с трансформатором
  • Mode 3 – светодиодные светильники с функцией диммирования
  • DIMMAX 420 SL предназначен для регулирования освещения и не рекомендуется для использования регулирования скоростью электродвигателей.
          Защита:
          Микропроцессор DIMMAX 420 SL имеет два само сбрасываемых уровня защиты от перегрузки и перегрева.
          Для максимальной защиты DIMMAX 420 SL имеет еще два встроенных заменяемых предохранителя.
          Также термостатический выключатель встроенного блока питания на 220 Вольт отключает систему при дополнительных проблемах (сбой процессора, попадание воды…)

          Как производить настройку:
          После подключения согласно приложенной схеме (подключение осуществлять при отключённом напряжении, соблюдая правила безопасности при работе с напряжением 220 Вольт), подать напряжение:
          ДЛИННОЕ НАЖАТИЕ НА КНОПКУ УПРАВЛЕНИЯ (более 0,4 секунды) устройство начнет плавно изменять яркость вверх или вниз от минимально установленного минимума до 100%. При отпускании кнопки, процесс диммирования остановиться на желаемом уровне. Последний уровень сохраниться в памяти контроллера.
          КОРОТКОЕ НАЖАТИЕ (менее 0,4 секунды) устройство начнет или остановит процесс диммирования, включает или выключает освещение.
Пользователь может отключить функцию запоминания последнего уровня яркости, и установить по умолчанию включение максимального уровня яркости (для этого необходимо сделать долгое нажатие и затем сразу четыре коротких нажатия.

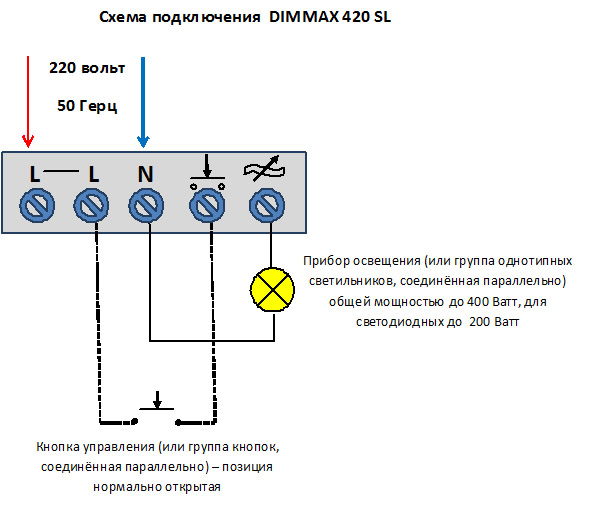

          Подсоединение:
  • Два контакта «L» внутри корпуса прибора соединены параллельно
  • Контакт «N» подключается к нулю
  • Несколько внешних кнопок управления (не включено в комплект) может быть соединено параллельно для реализации функции проходного выключателя. Механизм кнопки должен быть простой кнопкой без фиксации (как от дверного звонка), рекомендуется выбрать той же электроустановочной линейки, что и другие выключатели и розетки на объекте
  • Никогда не подключайте одну кнопку к двум и более диммерам
  • Никогда не используйте кнопки управления со встроенным индикатором
  • Максимальное расстояние от кнопки управления до DIMMAX 420 SL не более 25 метров
  • Сечение кабеля 1,5…. 2,5 мм
          Гарантии:
          Производитель гарантирует работу прибора в течение 5 лет (производственный дефект)
          Гарантия не распространяется на прибор, который вышел из строя в результате физического разрушения, вскрытия и нарушения правил установки, подключения и пользования.
